Správný způsob, jak získat rozměry

Návod na měření Roleta MICRO S

Dlouhý a bezporuchový provoz okenice závisí nejen na vysoké kvalitě jejího zpracování, ale také na jejím správném osazení a montáži. Aby membrána dokonale seděla, musí být zvolené místo správně a pečlivě dimenzováno.
Následující pomocné výkresy musí být přísně dodržovány.

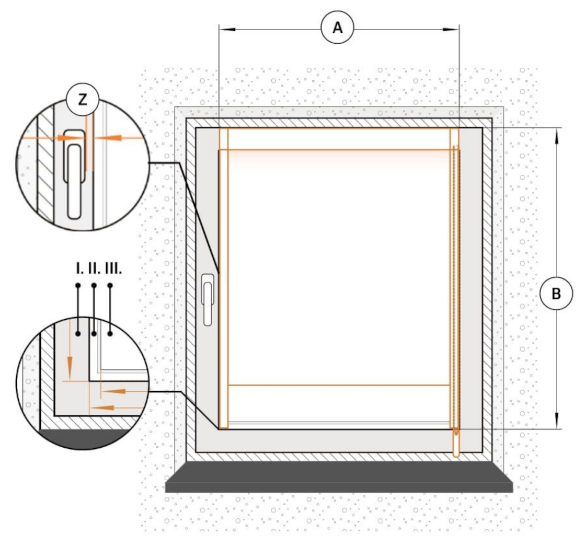

Šroubovaná - okenní výklenek
help wymiary wneka okienna.jpg (100 kB)

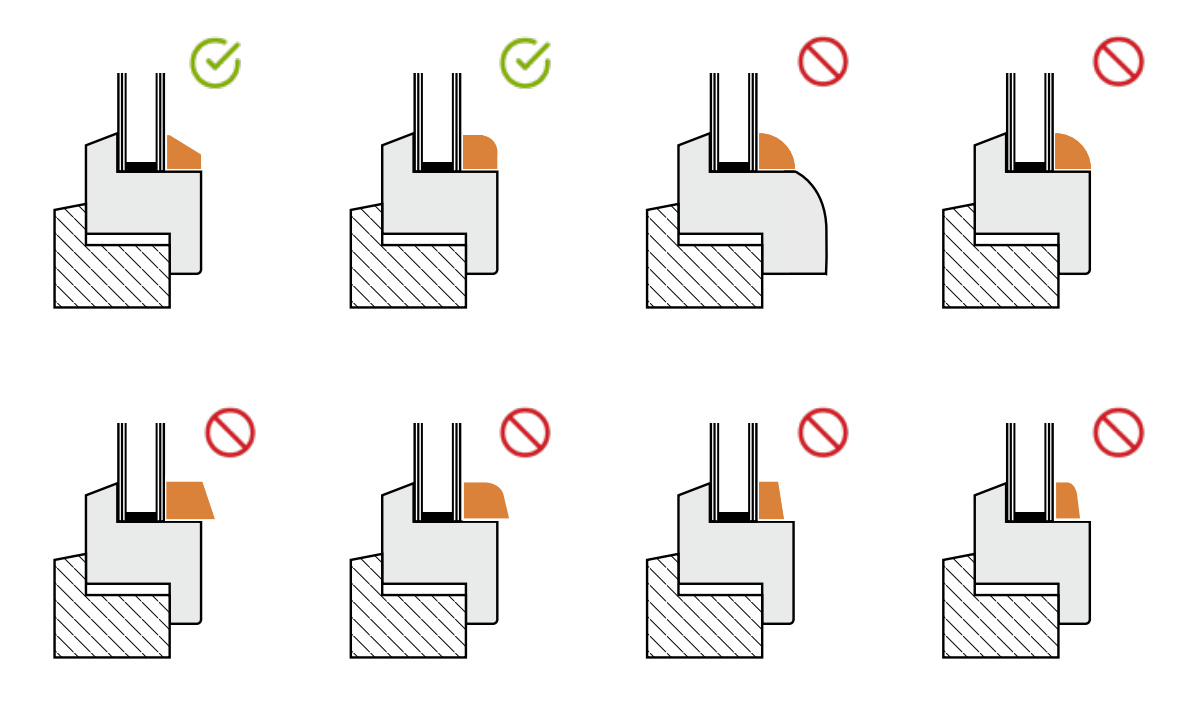

Rolety MICRO S jsou vhodné pro okna s klasickými i půlkulatými zasklívacími lištami. Lze je instalovat do oken s plochým přechodem mezi zasklívací lištou a rámem okna (viz nákres níže).

MICRO S help wymiary listwy.jpg (116 KB)

  • A - ŠÍŘKA Toto je šířka skla spolu se zasklívacími lištami. (Měření provádíme v místech, kde se zasklívací lišta napojuje na rám okna).
  • B - VÝŠKA Jedná se o výšku skleněné tabule a horního křídla okna spolu se zasklívacími lištami. (Měření provádíme v místech, kde se zasklívací lišta napojuje na rám okna). *ve verzi 100% blackout pojme kazeta až 180 cm látky.
  • Z - VZDÁLENOST OKENNÍ KLIKY OD ZASKLÍVACÍ LIŠTY (minimálně 1 cm) Jedná se o vzdálenost mezi okenní klikou a koncem zasklívací lišty potřebnou k výrobě vodítek. (Měření se provádí od konce rukojeti směrem ke sklu ke konci zasklívací lišty).
  • I - Rám okna
  • II - Zasklívací lišta
  • III - Sklo

*Všechny rozměry jsou uvedeny v milimetrech
